相信大家都聽過網絡環路這個詞吧，網絡環路會對企業網絡存在很大的威脅，它會造成網絡里的廣播風暴，耗盡交換資源，造成交換機癱瘓，最終導致的就是直接的經濟損失。今天我們就來聊聊，環路的產生、排查、解決以及如何防范。
一、什么是環路

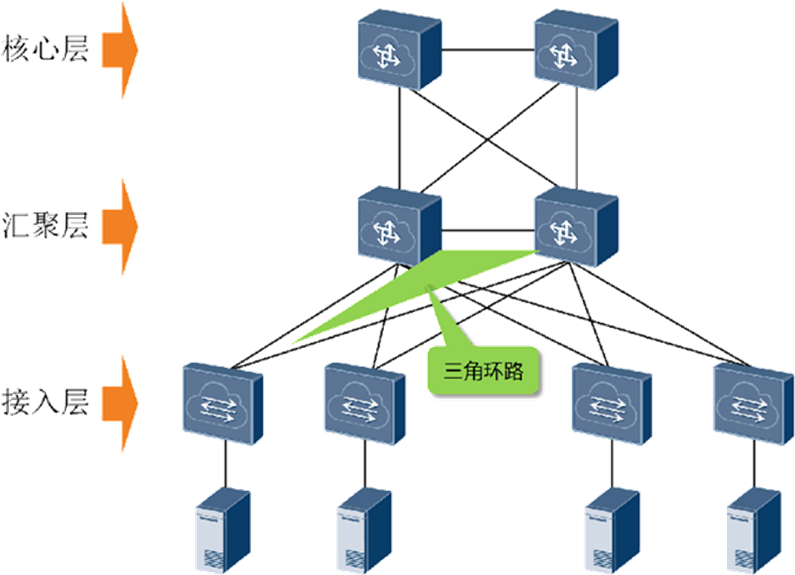

以太網交換網絡中為了提高網絡可靠性，通常會采用冗余設備和冗余鏈路，然而現網中由于組網調整、配置修改、升級割接等原因，經常會造成數據或協議報文環形轉發，不可避免的形成環路。如圖所示，三臺設備兩兩相連就會形成環路。當設備未部署環路保護協議或者組網配置發生變更時，環形組網中就可能會產生廣播風暴。
二、環路的危害
二層環路最大的危害就是會產生廣播風暴，以太網是一個支持廣播的網絡，在沒有環路的環境中，廣播包在網絡中以泛洪的形式被送達到網絡的每一個角落，以保證每個設備都能夠接受到它。在帶寬允許的情況下，每個網橋在接收到廣播報文以后，都會向除接收端口以外的其他所有接口轉發這個廣播包，一旦網絡中有環路，這種簡單的廣播機制就會引發災難性后果。
環路中一個廣播報文被反復轉發了千萬次，產生了廣播風暴并且很快達到或接近端口線速，并迅速消耗鏈路帶寬。根據轉發規則，這些廣播報文不僅僅只是在環路上無限轉發，環路設備還會向其他端口轉發一份，這樣整個網絡中都充斥著大量重復廣播報文。
二層網絡設備處于同一個廣播域下，廣播報文在環路中會反復持續傳送，無限循環，形成廣播風暴，引發MAC地址表不穩定等現象描述，進而影響正常業務，導致用戶通信質量較差，甚至通信中斷。
三、如何判斷環路故障

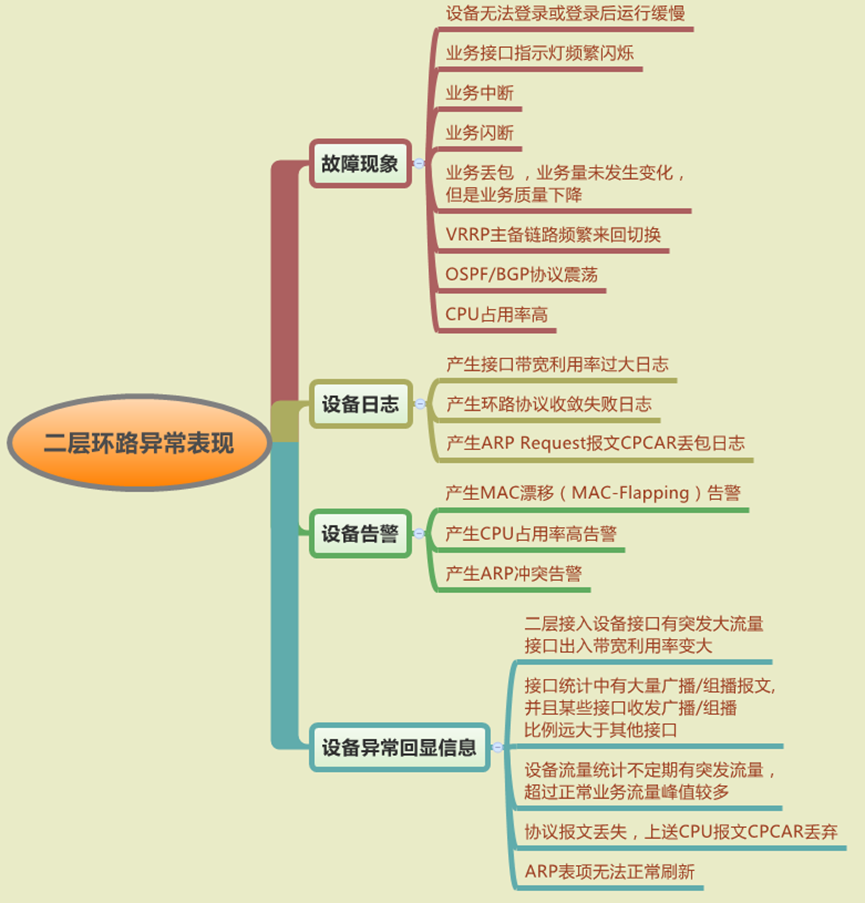

所有這些誘發故障的內在因素絕大多數都有其“外在異常表現”，具體會反映在特定網元的告警、日志、流量統計、端口狀態等信息中。因此故障快速定位的關鍵在于，如何有效而快速的通過事發時間、影響范圍、所做操作及故障網絡范圍的網元基本信息的查看，快速發現這些“外在異常表現”所在的點，進而鎖定故障網元節點，找出原因分析。
四、環路故障診斷步驟
判斷網絡中是否存在二層環路，一般可以使用查看接口帶寬流量、查看MAC漂移告警、部署環路檢測、查看CPU占用率四種方法進行確認。這四種方法沒有嚴格的操作順序，為更加準確判斷故障屬性，可以使用其中的一種或多種方法來進行問題定位。
五、如何快速破環
以太網環路會在短時間內形成數據風暴，當端口的流量達到帶寬的最大負荷，會形成鏈路擁塞，影響網絡業務。因此，在確認現網存在數據環路后，需要第一時間按照如下步驟處理，盡快恢復數據業務。
梳理網絡拓?fù)洳⒆R別環路
環形網絡拓?fù)湟话爿^為復雜，可以尋求到網絡拓?fù)浣Y(jié)構全圖，具體到網絡的VLAN規劃信息，每臺設備名稱、系統MAC、管理IP，本端端口名稱、對端端口名稱。
完整的拓?fù)湫畔⑹墙鉀Q環路問題的首要條件，如果沒有拓?fù)鋱D，需要從發現環路的設備，通過逐跳登錄，記錄設備信息、端口信息和VLAN信息，手動繪制完整的拓?fù)洹?/p>
緊急破環
緊急破環又稱手動破環，當網絡風暴嚴重影響正常的業務時，需要使用此方法盡快恢復業務。
端口退出已成環的VLAN
在已經成環的網絡上，將其中一個端口退出成環VLAN，屬于影響面最小的破環方法。
shutdown已經成環的端口
shutdown已經成環的物理端口，也可以達到破環的效果。需要注意的是執行此動作之前，您需要確保在接口視圖下執行命令shutdown關閉接口后，不會影響正常的數據業務。
拔出成環接口破環
通過拔出成環的端口的連接光纖或網線，也可以緊急破環。該方法可以使用Shutdown端口代替，在設備無法遠程登錄時可以使用。
確認業務已經恢復
通過Ping等操作測證網絡通信質量，并觀察現網業務是否已經恢復。環路拓?fù)浯嬖谌哂噫溌泛团渲?，因此環路破除后業務一般會自行恢復。
六、網絡加固和優化
部署適當?shù)钠茐膮f(xié)議
如果當前的環路問題是由于物理環路引入，按照網絡規劃合理部署破環協議。以太網交換機常見的破環協議為STP/RSTP/MSTP/VBST、RRPP、SEP、ERPS等。
部署廣播抑制提升網絡健壯性
為了避免再次成環，成環后再次引入數據風暴，建議在環上設備端口下，部署廣播抑制，按照經驗，部署5%的廣播抑制可以很好的防止廣播風暴，具體抑制的比例值可以按照現網并發廣播流量來評估確認。
優化網絡設計，提升網絡
復雜組網可以通過分層控制，建議合理規劃設計接入層、匯聚層，通過堆疊、集群等橫向虛擬化技術簡化網絡架構。單層組網內設備數量較多時，建議按照邏輯組織和地理分布，劃分不同的域。
